浮球开关是通过流体移动浮球来运行的开关设备。它们为液压站油箱中的注油油位提供控制。ABZMS-40 浮球开关可感应型号为 ABSKG… 规格为 20、40 和 60 的小型液压站油箱内的液压油位。浮球开关需要预设液位开关触点和两个可编程温度转换输出
备选：
带有两个预设液位开关触点、一个可编程温度转换输出和一个模拟输出 4 … 20 mA 的浮球开关。
当浮球在油位下降的情况下达到转换点时，将通过磁力操作触点。触点的阀芯位置保持不变，直到油位上升令浮球再次超过转换点为止。转换点 L1 设置为最小等级的触点功能常闭触点，同时转换点 L2 设置为最大等级的触点功能常开触点。
由微处理器控制的显示和控制单元可参与提供温度控制的分析过程中的模拟输入信号。温度设置能以按钮形式出现在控制单元的简单菜单中，并可在 LED 显示中读取。
显示和控制单元具有一个红色的四位数七段 LED 显示和三个操作按钮，还可在面板上集成至多 4 个 LED，用以显示警报条件。
此外，该装置还有 2 个可自由调节的 PNP 转换输出以及可调节的切换回点。可将 PNP 输出编程为频率输出。可在自由编程的 PNP 转换输出和一个 4 至 20 mA 的输出之间选择一个用于持续的温度测量。可在显示器中查看切换条件。
可选择将 4 至 20 mA 的输出更改为 0 … 10 V、2 … 10 V 或 0 … 5 V。
所需的设备 (°C, °F) 会根据测量温度的设置情况呈现在显示屏中。默认情况下，温度显示会设置为 °C。
在设置和/或进行相应的过程参数编程时，参数值和/或相关菜单项会呈现在显示屏中。
为防止电源供给故障，所有的输入值都会被存储起来，如有需要，可从永久内存中恢复最小/最大值。
参数设置
菜单结构以 24574-1 液压油传感器 的 VDMA 标准样本为基础。
操作菜单设计为有层次的树状结构。
这意味着可以迅速找到常用功能和调节点，而极少使用的功能则可在子菜单中找到。
使用 ▲ 和 ▼ 键可设置相关参数和／或显示下一个菜单项。
使用 ► 键，可选择被标记的菜单项和／或接受并保存设置好的参数。
参数可能是一个数值和一个功能选择（例如，NO [输出为常开触点]、NC [输出为常闭触点] 或 i1 [模拟输出 4 … 20 mA]。
在使用 ► 键对参数或功能的选择进行了确认后，显示将转回当前菜单项。接下来你就可以使用 ▲ 和 ▼ 键转到下一个菜单项并用 ► 键将其选中。
|
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
|||||
|
ABZM |
S |
‒ |
40 |
‒ |
1X |
/ |
F |
S |
‒ |
‒ |
K24 |
|
液压站附件 |
||
|
01 |
测量设备 |
ABZM |
|
02 |
浮球开关 |
S |
|
03 |
型号 |
40 |
|
04 |
组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变） |
1X |
|
液位 |
||
|
05 |
最小触点 转换点 L1 (mm) |
... |
|
06 |
常闭触点 |
F |
|
07 |
最大触点 转换点 L2 (mm) |
... |
|
08 |
常开触点 |
S |
|
温度 |
||
|
09 |
温度显示和两个可编程转换输出 |
T2 |
|
温度显示、一个可编程转换输出和一个模拟输出 4 … 20 mA |
T1A |
|
|
电气连接 1) 2) |
||
|
10 |
连接器，4 极 M12 x 1 |
K24 |
1) 连接插头，单独订购（请参阅 R.08006）
2) 引脚，请参阅“电气连接”
订货示例：
- 采用 M20 x 1.5 连接螺纹，带有两个预设开关触点的浮球开关。
- 转换点 L1 = 120 mm 常闭触点。
- 转换点 L2 = 50 mm 常开触点。
- 温度显示和两个可编程转换输出。
- 连接器 K24。
ABZMS-40-1X/120F050S-T2-K24， 物料号 R901245523
|
液压油 |
||||
|
矿物油 |
矿物油 |
HLP |
符合 DIN 51524 |
耐抗性 |
|
耐火液压油 |
乳状液 |
HFA-E |
符合 DIN 24320 |
无耐抗性 |
|
水溶液 |
HFC |
符合 VDMA 24317 |
||
|
磷酸酯 |
HFD-R |
|||
|
有机酯 |
HFD-U |
耐抗性 |
||
|
可快速生物降解液压油 |
甘油三酸酯（菜籽油） |
HETG |
符合 VDMA 24568 |
|
|
合成酯 |
HEES |
无耐抗性 |
||
|
聚乙醇 |
HEPG |
|||
|
插卡式连接 |
4 极 M12 x 1（材料：金属）(K24) |
|
转换电压范围 |
V DC |
10 … 50 |
|
最大转换电流 |
A |
0.5 |
|
最大切换功率 |
5 W; 5 VA |
|
电源 |
V DC |
10 … 32 | |
|
显示范围 |
°C |
-20 … +120 | |
|
警报调节范围 |
温度 |
°C |
0 … 100 |
|
壳体设计 |
PA, IP65 (antistatisch) | ||
|
开机时的电流消耗 |
大于 100 ms |
mA |
≈ 100 |
|
操作期间的电流消耗 |
UB 24 V 时 |
mA |
≈50 |
|
温度传感器 |
Pt100 级 B DIN EN 60751 | ||
|
操作 |
3 个键 | ||
|
转换点 |
2 个可编程转换输出（用于温度） | |
|
最大转换电流 |
A |
0.5 |
|
转换点 |
1 个可编程转换输出（用于温度） | |
|
最大转换电流 |
A |
0.5 |
|
输出信号 1) |
mA |
4 … 20 |
|
温度测量范围 |
0 … 100 °C | |
|
最大负载 |
(UB‒10) / (0.02 A) | |
| 1) | 或者 0 … 10，2 … 10 或 0 … 5 V（可调节） |
|
1 |
最高油位 |
|
浮球开关 ABZMS-40-1X/... |
油箱大小 DN |
最大油量 |
容量波动 |
剩余量 |
转换点 |
转换点 |
|
|
P |
R |
L1 |
L2 |
||
|
l |
l |
mm |
mm |
|||
| 120F050S-K24 | 20 | 18 l; -; - | 6.8 | 11.2 | 120 | 50 |
| 165F085S-K24 | 40 | 33 l; -; - | 12.2 | 20.8 | 165 | 85 |
| 60 | 54 l; -; - | 17 | 37 | 165 | 85 |
|
1 |
最高油位 |
|
浮球开关 ABZMS-40-1X/... |
油箱大小 DN |
最大油量 |
容量波动 |
剩余量 |
转换点 |
转换点 |
|
|
P |
R |
L1 |
L2 |
||
|
l |
l |
mm |
mm |
|||
| 120F090S-K24 | 20 | 18 l; -; - | 4 | 14 | 120 | 90 |
| 165F135S-K24 | 40 | 33 l; -; - | 8 | 25 | 165 | 135 |
| 60 | 54 l; -; - | 11 | 43 | 165 | 135 |
有关这些参数之外的应用，请务必向我们咨询！

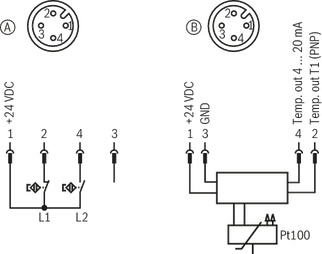

两个预设液位触点和两个可编程温度转换输出

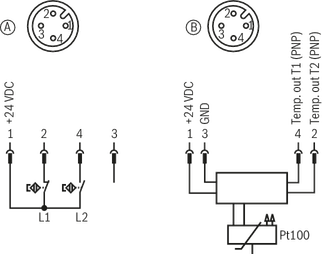

两个预设液位触点以及一个可编程温度转换输出和一个模拟输出 4 … 20 mA
|
型号 |
T2 |
|
|
T1A |
|
Dimensions in mm
|
1 |
转换点 |
|
2 |
成形密封垫 M20 x 1.5 |
|
3 |
铭牌 |
|
4 |
用于连接部件 K24 (M12 x 1) 的连接插头，请参阅“连接插头” |
|
5 |
连接器 K24；4 极 M12 x 1 |
|
6 |
用于显示警报转换点的 LED |
R.08006
用于控制电动阀和传感器的连接插头
R.51013
模块化标准液压站
DIN 24320
耐火液压油 - 液压油类别为 HFAE 和 HFAS – 属性和要求
DIN 51524
工作液；液压油
DIN EN 60751
工业铂电阻温度计和铂温度传感器 (IEC 60751:2008)
DIN EN 60529
外壳的防护等级
VDMA 24317
流体技术 – 耐火液压油 – 最低技术要求
VDMA 24568
流体技术 – 可快速生物降解液压油 – 最低技术要求
VDMA 24574-1
流体技术 – 液压油传感器的术语、菜单结构和电气连接
