带切换触点和温度触点，带电阻测链/电阻温度计，带显示和控制设备的浮球开关 ABZMS-41
发布日期：2018-08-15　阅读： 次

产品说明

浮球开关是通过流体移动浮球来运行的开关设备。该开关被用于控制油箱中的液压油位。



有三个系列可供选择：

浮球开关型号ABZMS…M 至多四个可调开关触点常开触点/常闭触点或至多三个开关触点和可选的固定温度触点作为常闭触点 60 °C、70 °C 或 80 °C
▪
浮球开关型号 ABZMS…RTA 带 4 至 20 mA 模拟输出的电阻测链（液位）和电阻温度计（温度）。
▪
浮球开关型号 ABZMS…D 和带有 ABZMS...RTA 及其它显示和控制单元的电阻测链和电阻温度计同样用于液位和温度的设置。
▪

液位功能

等级触点：

滑管中有两个可调节簧片触点（常闭触点和常开触点），由安装在浮球中的永久磁体进行切换。

当浮球在油位下降的情况下达到转换点时，将通过磁力操作触点。触点的阀芯位置保持不变，直到油位上升令浮球再次超过转换点为止。

可以在设备中调节转换点。

将触点旋转 180° 来更改切换功能；触点类型将由常闭触点变为常开触点，反之亦然。



电阻测链：

滑管中带有电阻测链（接触距离为 5mm/分辨率），用于持续记录注油油位高度。如果单个簧片触点已由浮球中的永久磁体切换（关闭），则在任何情况下电阻都会被激活。

增加的电阻值被变压器转化为 4 … 20 mA。



温度功能

温度触点：

在滑管内的最低点，将双金属温度触点附着在电路板上，并使用可收缩管对其进行保护（具有 4 … 20 mA 模拟输出的 PT 100 型温度传感器和电阻温度计也同样适用该流程）。如果达到了所需的温度转换点，双金属触点会发生开启或关闭。



温度传感器 PT100：

PT100 包含一个能保证持续记录温度的温度传感器。在这个连接中，要保证最大电缆长度为 [si]6 m[/si][mp]236 in[/imp]。



带有测量仪的电阻温度计，输出 4 … 20 mA：

带有测量仪的 PT100 电阻温度计还要连接在滑管中的电路板上。温度相关信号被转化成 4 … 20 mA 的线性电流变化。



显示和控制单元功能（型号 D）

由微处理器控制的显示和控制单元可参与提供温度控制的分析过程中的模拟输入信号。液面和温度设置能以按钮形式出现在控制单元的简单菜单中，并可在 LED 显示中读取。

显示和控制单元具有一个红色的四位数七段 LED 显示和三个操作按钮，还可在面板上集成至多 4 个 LED，用以显示警报条件。

除此之外，该设备还有四个可自由调节的 PNP 转换输出以及可调节的切换回点（型号为 D1）和备选件（型号为 D2）、两个可自由编程的 PNP 转换输出和用于持续测量油量和油温的 2 x 4 … 20 mA 输出。可在显示器中查看切换条件。



可选择将 4 … 20 mA 的输出设置为 0 … 10 V、2 … 10 V 或 0 … 5 V。

依您的设置而定，显示中出现的内容为所需设备中的测量温度或注油油位（°C、°F、L、cm、%、英寸或 mm）。默认情况下，温度显示会设置为 °C。

在设置和/或进行相应的过程参数编程时，参数值和/或相关菜单项在显示中可见。

为防止出现能源供给故障，所有的输入值都会被存储起来，如有需要，可从永久内存中调用最小/最大值。



参数设置

菜单结构以 24574-1 液压油传感器 的 VDMA 标准样本为基础。

操作菜单被设计为有层次的树状结构。

这意味着可以迅速找到常用功能和调节点，而极少使用的功能则可在子菜单中找到。

使用 ▲ 和 ▼ 键可设置相关参数和／或显示下一个菜单项。

使用 ► 键，可选择被选中的菜单项和／或接受并保存设置好的参数。

参数可能是一个数值和一个功能选择（例如，NO [输出为常开触点]、NC [输出为常闭触点] 或 i1 [模拟输出 4 … 20 mA]。

在使用 ► 键对参数或功能选择进行了确认后，显示将转回当前菜单项。然后，您就可以使用 ▲ 和 ▼ 键来显示下一个菜单项并用 ► 来选中它。

类型代码

订货代码

01

02

03

04

05

06

07

08

ABZM

S

‒

41

‒

1X

/

/

/

‒

液压站附件

01

测量设备

ABZM

02

浮球开关

S

03

型号

41

04

组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）

1X

订货长度（mm）

05

L = 370 mm

0370

L = 500 mm

0500

L = 800 mm

0800

L = 1000 mm

1000

L = 1200 mm

1200

液位和温度测量 1)

06

液位触点（常闭触点/常开触点）数量 2)

1 x

M1

2 x

M2

3 x

M3

4 x

M4

液位触点（常闭触点/常开触点）数量和温度触点（在 70 °C 时常闭的触点）3)

1 x

M1-T70F

2 x

M2-T70F

3 x

M3-T70F

液位触点（常闭触点/常开触点）数量和温度传感器 PT100，输出电阻信号 Ω

1 x

M1-TS

2 x

M2-TS

3 x

M3-TS

液位触点（常闭触点/常开触点）数量和电阻温度计，输出 4 … 20 mA

1 x

M1-TA

2 x

M2-TA

3 x

M3-TA

06

电阻测链（液位）和电阻温度计，模拟输出 4 … 20 mA

RTA

带有电阻测链和电阻温度计以及四个可编程 PNP 转换输出的显示和控制单元

D1

带有电阻测链和电阻温度计以及两个可编程 PNP 转换输出和两个模拟输出 4 … 20 mA 的显示和控制单元

D2

电压

07

VDC 10 … 36

DC

VAC 10 … 230

AC

不带温度触点

无 代码

电气连接 4)

08

连接器，4 极 M12 x 1（标准）

K24

连接器，4 极 (3 + PE) DIN EN 175301-803

K14

连接器，7 极 (6 + PE) DIN EN 175201-804

K6

1) 组合可能性功能/电气连接
2) 引脚，请参阅“电气连接”
3) 选项：
温度触点 60 °C = T60F
温度触点 80 °C = T80F
4) 连接插头，单独订购（请参阅 R.08006）
订货示例：
带有法兰连接的浮球开关，订货长度为 370 mm，两个预设的等级触点和温度触点、常闭触点为 70 °C，连接器 K24：
ABZMS-S-41-1X/0370/M2-T70/DC-K24

功能

电压

VDC 10-36

VAC 10-230

K24

2K24

K14

K6

K14

K6

M1

X

‒

X

X

X

X

M2

X

‒

X

X

X

X

M3

‒

‒

‒

X

‒

‒

M4

‒

‒

‒

X

‒

‒

M1-T70F

‒

X

X

X

X

X

M2-T70F

‒

X

‒

X

‒

X

M3-T70F

‒

‒

‒

X

‒

‒

M1-TS

‒

X

‒

X

‒

‒

M2-TS

‒

X

‒

X

‒

‒

M3-TS

‒

‒

‒

X

‒

‒

M1-TA

‒

X

‒

X

‒

‒

M2-TA

‒

X

‒

X

‒

‒

M3-TA

‒

‒

‒

X

‒

‒

RTA

X

‒

‒

‒

‒

‒

D1

‒

X

‒

‒

‒

‒

D2

‒

X

‒

‒

‒

‒

技术数据

电阻

液压油

矿物油

矿物油

HLP

符合 DIN 51524

耐抗性

耐火液压油

乳状液

HFA-E

符合 DIN 24320

水溶液

HFC

符合 VDMA 24317

磷酸酯

HFD-R

有机酯

HFD-U

可快速生物降解液压油

甘油三酸酯（菜籽油）

HETG

符合 VDMA 24568

合成酯

HEES

聚乙醇

HEPG

电气

插卡式连接

4 极 M12 x 1（材料：金属）(K24)
4 极 (3 + PE) DIN EN 175301-803 (K14)
7 极 (6 + PE) DIN EN 175201-804 (K6)

浮球开关的簧片触点 ... 带有接口 K24、K14、K6/DC

转换电压范围

V DC

10 … 36

最大转换电流

A

0.5

最大接触负载

VA

10

浮球开关的温度触点 ... 带有接口 K24、K14、K6/DC

转换电压范围

V DC

10 … 50

最大转换电流

A

0.5

最大接触负载

VA

10

最大转换周期

100000

响应公差

K

± 3

滞后

K

≤10

最大温度变化速率

K/min.

1

浮球开关的簧片触点 ... 带有符合 DIN EN 175301-803 的接口 K14/符合 DIN EN 175201-804/AC 的 K6

转换电压范围

V AC/DC

10 … 230

最大转换电流

A

0.5

最大接触负载

VA

10

浮球开关的温度触点 ... 带有符合 DIN EN 175301-803 的接口 K14/符合 DIN EN 175201-804/AC 的 K6

转换电压范围

V AC/DC

10 … 230

最大转换电流

A

2.5

最大接触负载

VA

100

最大转换周期

100000

响应公差

K

± 3

滞后

K

≤10

最大温度变化速率

K/min.

1

温度传感器 Pt100

传感器元件

Pt100 级 B DIN EN 60751

温度测量范围

°C

0 … 100

精确度

K

± 0.8

电阻测链和电阻温度计
带有连接 K24，用于 4 极 M12 x 1 连接插头

出口 1)

mA

4 … 20

电阻测链分辨率

mm

5

最大负载电阻

(U ‒ 9 V) / (0.02 A)

温度测量范围

°C

0 … 100
1) 或者 0 … 20，2 … 10 或 0 … 5 V（可调节）

显示和控制单元

电源

V DC

10 … 32

显示范围

°C

-20 … +120

警报调节范围

温度

°C

0 … 100

液位

%

0 … 100

l

0 … 999

转换点

4 个可编程转换输出（2 等级 + 2 温度）

壳体设计

PA, IP65 (antistatisch)

开机时的电流消耗

大于 100 ms

mA

≈ 100

操作期间的电流消耗

UB 24 V 时

mA

≈50

开关输出



PNP

最大切换功率

A

0.5

操作

3 个键

有关这些参数之外的应用，请务必向我们咨询！

符号/电路图

带两个开关触点

带两个开关触点和一个温度触点

带电阻测链/电阻温度计

带有显示和控制单元，电阻测链/电阻温度计

电气连接

Connection versions and pin assignment

默认情况下，将转换点 L1 设定为常闭触点，将 L2 到 L4 设定为常开触点。可以在设备中调节转换点。

将触点旋转 180° 来更改切换功能；触点类型将由常闭触点变为常开触点，反之亦然。

尺寸

预设转换点类型 M

浮球开关订购

长度“L”

转换点的数量

转换点预设



1

2

3

4

mm

mm

mm

mm

mm

370 L1 220 220 220 280
L2 - 140 140 220
L3 - - 60 140
L4 - - - 60
500 L1 280 280 280 340
L2 - 160 160 280
L3 - - 60 160
L4 - - - 60
800 L1 600 600 600 700
L2 - 400 400 600
L3 - - 200 400
L4 - - - 200
1000 L1 700 700 700 800
L2 - 500 500 700
L3 - - 200 500
L4 - - - 200
1200 L1 800 800 800 1000
L2 - 600 600 800
L3 - - 300 600
L4 - - - 300

Dimensions:Float switch with level and temperature contacts (version M - T..F)Float switch with resistance measuring chain and resistance thermometer (version RTA)

Dimensions in mm

1

转换点

2

平面密封

3

静水管，最小长度 L = 500 mm

4

铭牌

5

油箱的安装开口

6

用于连接部件 K24 (M12 x 1) 的连接插头，请参阅“连接插头”

7

连接器 K24；4 极 M12 x 1

8

行程限制环设置为 20 mA（型号 RTA）

型号 M：L1 = 最小 70 mm

型号 RTA：L1 = L ‒ 最小 57 mm

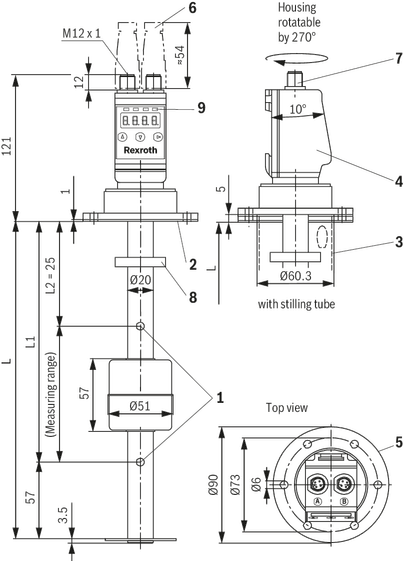

Dimensions: Float switch with display and control unit (version D..)

Dimensions in mm

1

测量范围 4 … 20 mA

2

平面密封

3

静水管，最小长度 L = 500 mm

4

铭牌

5

油箱的安装开口

6

用于连接部件 K24 (M12 x 1) 的连接插头，请参阅“连接插头”

7

连接器 K24；4 极 M12 x 1

8

行程限制环设置为 20 mA（型号 RTA）

9

用于显示警报转换点的 LED

浮球开关油量规格

型号 M，带两个开关触点

1

转换点 L1 的剩余数量

2

转换点 L2 的剩余数量

浮球开关订购

长度“L”

转换点预设

转换点的残余液压油体积





AB 40-40, AB 40-43, AB 40-44

L1

L2

NG

L1

L2

mm

mm

mm

l

l

370 220 140 63 28 42
220 140 100 45 67
220 140 160 74 100
220 140 250 120 174
220 140 400 190 277
220 140 630 365 475
220 140 800 460 600
500 280 160 1000 490 740
280 160 1250 780 1030
280 160 1600 990 1310
280 160 2000 1380 1730

注意！

在调试前，需按照必要的工作条件对开关触点进行设置。



转换高度的调节

安装在浮球开关中的触点被旋在滑管中的触点板上。按照上述表格内容将它们设置为转换点，还可将它们逆向调成更高或更低的数值（请遵循最小距离！）请按照如下步骤调节触点：

切断电源
▪
松开插入式连接
▪
松开连接器底座螺钉并用触点板拉出连接器底座。
▪
松开板上的触点后将其固定在所需位置上（可按照 10 mm 的间隔调整）
▪
请小心插入触点板
▪
用螺钉拧紧连接器
▪
恢复连接部件和电源连接
▪

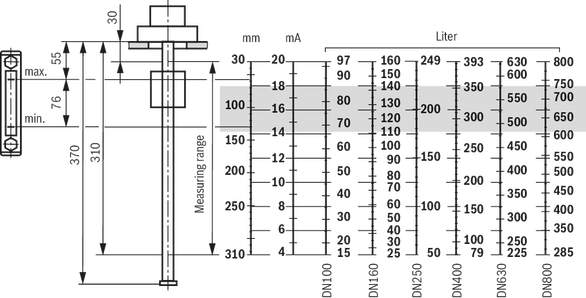

Type RTA, D1 and D2in tank according to AB 40-40, AB 40-43 and AB 40-44

Tank size DN100 to 800
Dimensions in mm

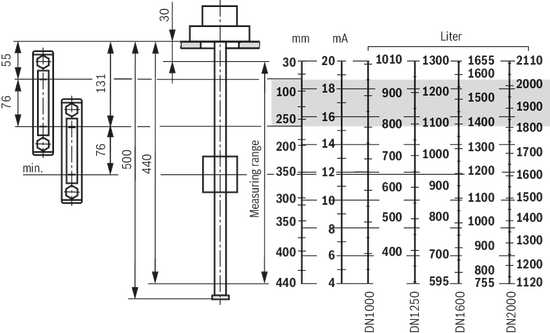

Tank size DN1000 to 2000
Dimensions in mm

Installation opening of the tank cover

Dimensions in mm

标准突破 AB 03-39.73 与 DIN 24557 部件 2 类似

紧固螺钉：

6 六角内六角螺钉 ISO4762-M5X18-8.8-A2P；物料 号 R900202612

安装

装配信息

按照技术数据垂直安装（见“技术数据”）
▪
避免流动
▪
不要让开关承受过大的压力和弯曲
▪
远离外部磁场。它们可能影响簧片触点功能。
▪



电气连接：

只能由专业人员进行电气连接
▪
在操作电气部件之前，请断开电源
▪
在连接后拧紧圆形连接器 M12 x 1 或连接插头
▪
断电情况下仅需将圆形连接器 M12 x 1 或连接插头插入
▪
不要使触点过载（请参阅技术数据）
▪
请提供保护电路以防感应负载！

信息

标准参考

AB 24-02

电缆线组和分配器



AB 40-40

钢制油箱，形式 AN，C 型盖，滴油盘符合 WHG



AB 40-43

钢制油箱，C 型盖



AB 40-44

钢制油箱，带机座



R.08006

用于控制电动阀和传感器的连接插头



DIN 24320

耐火液压油 - 液压油类别为 HFAE 和 HFAS – 属性和要求



DIN 51524

工作液；液压油



DIN EN 175201-804

详细规格 - 圆形连接器 - 圆形触点，大小直径 1.6mm，螺纹耦合，德国型号 EN175201-804:1999



DIN EN 175301-803

详细规格：矩形连接器 - 平头触点，厚度 0.8mm，锁紧螺钉不可拆卸；德国型号 EN175301-803:1999



DIN EN 60751

工业铂电阻温度计和铂温度传感器 (IEC 60751:2008)



DIN EN 60529

壳体防护等级



VDMA 24317

流体技术 – 耐火液压油 – 最低技术要求



VDMA 24568

流体技术 – 可快速生物降解液压油 – 最低技术要求



VDMA 24574-1

流体技术 – 液压油传感器的术语、菜单结构和电气连接
