规格 |
18 | 23 | 28 | 37 | 45 | 58 | 63 | |||
排量 |
Vg |
cm³ |
18 | 23.5 | 28.5 | 36.7 | 44.5 | 58 | 63.1 | |
公称压力 |
pnom |
bar |
280 | 280 | 280 | 280 | 280 | 280 | 280 | |
最大压力 |
pmax |
bar |
350 | 350 | 350 | 350 | 350 | 350 | 350 | |
最大 速度 1) |
nnom |
rpm |
4200 | 4900 | 4700 | 4200 | 4000 | 3600 | 3400 | |
输入流量 |
在 n公称情况下 |
qV |
l/min |
76 | 115 | 134 | 154 | 178 | 209 | 215 |
功率 |
在 n公称情况下 和 p公称情况下 |
P |
kW |
35.3 | 53.6 | 62.5 | 71.8 | 83.1 | 97.4 | 100.1 |
起动扭矩 |
在 n公称情况下 和 p公称情况下 |
M0 |
Nm |
67.5 | 75 | 105 | 125 | 170 | 205 | 230 |
扭矩 |
在 p公称情况下 |
M |
Nm |
80 | 105 | 127 | 163 | 198 | 258 | 281 |
旋转刚度 |
驱动 轴 R |
c |
kNm/rad |
14.835 | 28.478 | 28.478 | 46.859 | 46.859 | 80.59 | 80.59 |
驱动 轴 W |
c |
kNm/rad |
38.489 | 38.489 | 60.907 | 60.907 | ||||
驱动 轴 C |
c |
kNm/rad |
18.662 | 30.017 | 30.017 | 46.546 | 46.546 | 87.667 | 87.667 | |
回转体的惯性力矩 |
JTW |
kg·m² |
0.00093 | 0.0017 | 0.0017 | 0.0033 | 0.0033 | 0.0056 | 0.0056 | |
最大角加速度 |
ɑ |
rad/s² |
6800 | 5500 | 5500 | 4000 | 4000 | 3300 | 3300 | |
壳体体积 |
V |
l |
0.15 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | |
重量(近似值) |
m |
kg |
6.5 | 12 | 12 | 17 | 17 | 22 | 22 |
1) |
低压侧所需压力至少 18 bar |
决定操作特征 |
||
输入流量 |
![]() |
[l/min] |
转速 |
![]() |
[rpm] |
扭矩 |
![]() |
[Nm] |
功率 |
![]() |
[kW] |
关键参数 |
|
Vg |
每转排量 [cm3] |
Δp |
压差 [bar] |
n |
转速 [rpm] |
ηv |
容积效率 |
ηhm |
液压机械效率 |
ηt |
总效率(ηt = ηv • ηhm) |
工作油口 A 或 B 处的压力 |
定义 |
||
公称压力 |
pnom |
见技术参数表 |
公称压力与最大设计压力相对应。 |
最大压力 |
pmax |
见技术参数表 |
最大压力与单次工作时间内的最大工作压力相对应。各单次工作时间的总和不得超过总工作时间。 |
单次 工作 时间 |
2.5 s |
||
总的 工作 时间 |
300 h |
||
最低压力(高压侧) |
pHP min |
10 bar |
压力最低位于高压侧或低压侧( 油口 A 或 油口 B)用以防止轴向柱塞单元损坏。 |
最低压力(低压侧) |
pLP min |
见图“相对于出口压力的容许旋转速度” |
|
压力变化速率 |
定义 |
||
压力变化速率 |
RA max |
16000 bar/s |
在整个压力变化区间内的最高允许工作压力增大/减小速率。 |
壳体压力: 油口 L |
定义 |
||
马达运行模式 |
pL max |
4 bar 绝对压力 |
下列油口测得的最大容许壳体压力: 油口 L 或 油口 L1 |
泵运行模式 |
pL max |
2 bar 绝对压力 |

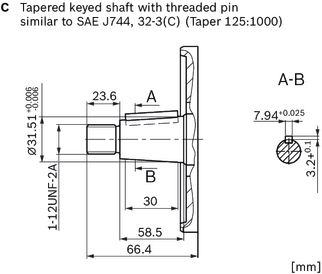

1) | 法兰 ISO 3019-1 |
1) | 法兰 ISO 3019-1 |
1) | Toothing data valid for basic number of teeth 48 |
规格 |
23 | 28 | ||
A, B |
工作 油口 |
规格 |
3/4 in | |
标准 |
符合 SAE J518 的尺寸 | |||
紧固螺纹 1) |
M10 × 1,5; 17 mm 深 | |||
交 付 状态 |
带防护盖(必须连接) | |||
A, B |
工作 油口 |
规格 |
M27 × 2; 16 mm 深 | |
标准 |
DIN 3852 | |||
交 付 状态 |
带防护盖(必须连接) | |||
L |
排油 口 |
规格 |
3/4-16 UNF-2B; 11 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
带防护盖(遵循安装说明) | |||
L1 |
排油 口 |
规格 |
3/4-16 UNF-2B; 11 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
已堵上(遵循安装说明) |
1) | 符合 DIN 13 的螺纹 |
2) | 孔口平面可比相应标准规定更深。 |
3) | 除非另有说明。可根据要求提供其它布局。 |
1) | 法兰 ISO 3019-1 |
1) | 法兰 ISO 3019-1 |
1) | Toothing data valid for basic number of teeth 48 |

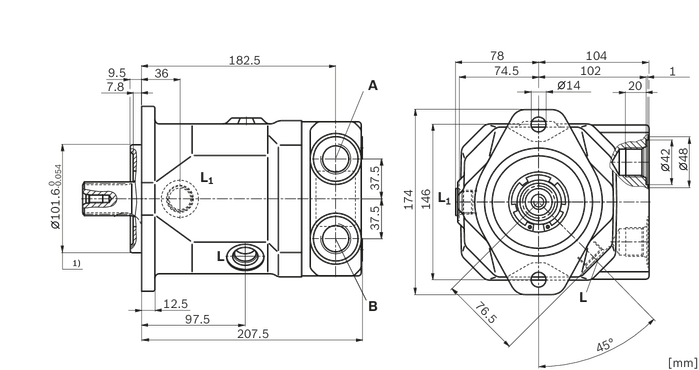

规格 |
37 | 45 | ||
A, B |
工作 油口 |
规格 |
3/4 in | |
标准 |
符合 SAE J518 的尺寸 | |||
紧固螺纹 1) |
M10 × 1,5; 17 mm 深 | |||
交 付 状态 |
带防护盖(必须连接) | |||
A, B |
工作 油口 |
规格 |
M27 × 2; 16 mm 深 | |
标准 |
DIN 3852 | |||
交 付 状态 |
带防护盖(必须连接) | |||
L |
排油 口 |
规格 |
7/8-14 UNF-2B; 13 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
带防护盖(遵循安装说明) | |||
L1 |
排油 口 |
规格 |
7/8-14 UNF-2B; 13 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
已堵上(遵循安装说明) |
1) | 符合 DIN 13 的螺纹 |
2) | 孔口平面可比相应标准规定更深。 |
3) | 除非另有说明。可根据要求提供其它布局。 |
1) | 法兰 ISO 3019-1 |
1) | 法兰 ISO 3019-1 |
1) | Toothing data valid for basic number of teeth 48 |

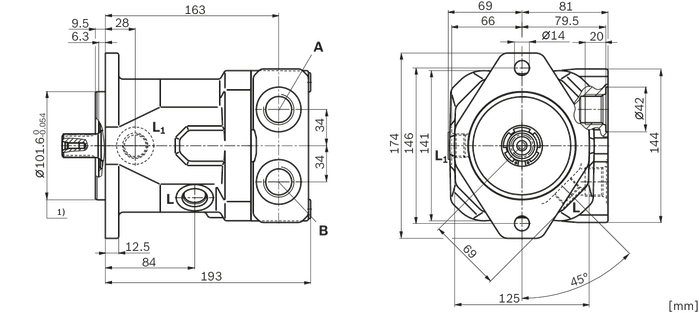

规格 |
58 | 63 | ||
A, B |
工作 油口 |
规格 |
3/4 in | |
标准 |
符合 SAE J518 的尺寸 | |||
紧固螺纹 1) |
M10 × 1,5; 17 mm 深 | |||
交 付 状态 |
带防护盖(必须连接) | |||
A, B |
工作 油口 |
规格 |
M27 × 2; 16 mm 深 | |
标准 |
DIN 3852 | |||
交 付 状态 |
带防护盖(必须连接) | |||
L |
排油 口 |
规格 |
7/8-14 UNF-2B; 13 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
带防护盖(遵循安装说明) | |||
L1 |
排油 口 |
规格 |
7/8-14 UNF-2B; 13 mm 深 | |
标准 2) |
ISO 11926 | |||
交 付 状态 3) |
已堵上(遵循安装说明) |
1) | 符合 DIN 13 的螺纹 |
2) | 孔口平面可比相应标准规定更深。 |
3) | 除非另有说明。可根据要求提供其它布局。 |
