浮球开关是通过流体移动浮球来运行的开关设备。它们被用于在小型液压站 ABSKG ... NG10；20；40 和 60 中控制油箱的液压油位。
滑管中固定着两个由安装在浮球中的永久磁体进行切换的簧片触点（常闭触点和常开触点）。
固定温度触点（选件）用于监控最高液压油温度。
当浮球在油位下降的情况下达到转换点时，将通过磁力操作触点。触点切换位置保持不变，直到油位上升令浮球再次超过转换点为止。
作为标准，转换点 L1 安装为常闭触点，可将转换点 L2 的触点功能选择为常闭触点或常开触点。
当浮球在油位下降的情况下达到转换点时，将通过磁力操作触点。触点切换位置保持不变，直到油位上升令浮球再次超过转换点为止。
作为标准，转换点 L1 安装为常闭触点，可将转换点 L2 的触点功能选择为常闭触点或常开触点。
受温度影响的双金属片在达到固定设置的响应温度时进行切换。温度触点不适合进行温度控制，仅能发挥停止功能。
|
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
|||||
|
ABZM |
S |
‒ |
35 |
‒ |
1X |
/ |
F |
‒ |
‒ |
V |
|
液压站附件 |
||
|
01 |
测量设备 |
ABZM |
|
02 |
浮球开关 |
S |
|
03 |
型号 |
35 |
|
04 |
组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变） |
1X |
|
最小触点 |
||
|
05 |
转换点 L1 (mm) |
… |
|
06 |
常闭触点 |
F |
|
最大触点 |
||
|
07 |
转换点 L2 (mm) |
… |
|
08 |
常闭触点 |
F |
|
常开触点 |
S |
|
|
温度触点 |
||
|
09 |
无开关触点 |
无 代码 |
|
开关触点在 63 °C 常闭 |
T63F1) |
|
|
开关触点在 70 °C 常闭 |
T70F |
|
|
开关触点在 80 °C 常闭 |
T80F1) |
|
|
电气连接 2) |
||
|
10 |
连接器，4 极 M12 x 1 |
K24 |
|
连接器，4 极 (3 + PE) DIN EN 175301-803（无温度触点的浮球开关） |
K14 |
|
|
连接器，7 极 (6 + PE) DIN EN 175201-804（无温度触点的浮球开关） |
K6 |
|
| 1) | 只可应要求提供 |
| 2) | 连接插头不在交付范围内，如果需要，必须单独订购（可参阅 R.08006） |
|
订货示例： 浮球开关带有 M20 x 1.5 连接螺纹，带有两个固定开关触点、转换点 L1 = 90 mm 常闭触点、转换点 L2 = 30 mm 常开触点、连接插头 Z24 (M12 x 1) 的连接器 K24: |
|
| ABZMS-35-1X/090F030S-K24 |
|
液压油 |
||||
|
矿物油 |
矿物油 |
HLP |
符合 DIN 51524 |
耐抗性 |
|
耐火液压油 |
乳状液 |
HFA-E |
符合 DIN 24320 |
无耐抗性 |
|
水溶液 |
HFC |
符合 VDMA 24317 |
||
|
磷酸酯 |
HFD-R |
|||
|
有机酯 |
HFD-U |
|||
|
可快速生物降解液压油 |
甘油三酸酯（菜籽油） |
HETG |
符合 VDMA 24568 |
|
|
合成酯 |
HEES |
|||
|
聚乙醇 |
HEPG |
|||
|
插卡式连接 |
4 极 M12 x 1（材料：金属） DIN EN 175301-803/DIN EN 175201-804 |
|
转换电压范围 |
V DC |
10 … 50 |
|
最大转换电流 |
A |
0.5 |
|
最大切换功率 |
W |
10 |
|
转换电压范围 |
V DC |
10 … 50 |
|
最大转换电流 |
A |
2 |
|
最大转换周期 |
10000 | |
|
响应公差 |
K |
± 4 |
|
滞后范围 |
K |
2 … 10 |
|
最大温度变化速率 |
K/min. |
1 |
|
转换电压范围 |
V AC |
10 … 230 |
|
最大转换电流 |
A |
0.5 |
|
最大切换功率 |
10 W; 30 VA |
|
转换电压范围 |
V AC |
10 … 230 |
|
最大转换电流 |
A |
2 |
|
最大转换周期 |
10000 | |
|
响应公差 |
K |
± 5 |
|
滞后范围 |
K |
2 … 10 |
|
最大温度变化速率 |
K/min. |
1 |
感应及电容性负载都需要保护电路（二极管、RC 元件、变阻器）
|
1 |
最高油位 |
|
浮球开关 ABZMS-35-1X/... |
油箱大小 DN |
最大油量 |
容量波动 |
剩余量 |
转换点 |
转换点 |
|
|
P |
R |
L1 |
L2 |
||
|
l |
l |
mm |
mm |
|||
| 090F030S-K24 | 10 | 9.6 l; -; - | 3.8 | 5.8 | 90 | 30 |
| 120F050S-K24 | 20 | 18 l; -; - | 6.8 | 11.2 | 120 | 50 |
| 165F085S-K24 | 40 | 33 l; -; - | 12.2 | 20.8 | 165 | 85 |
| 60 | 54 l; -; - | 17 | 37 | 165 | 85 |
|
1 |
最高油位 |
|
浮球开关 ABZMS-35-1X/... |
油箱大小 DN |
最大油量 |
容量波动 |
剩余量 |
转换点 |
转换点 |
|
|
P |
R |
L1 |
L2 |
||
|
l |
l |
mm |
mm |
|||
| 090F060S-K24 | 10 | 9.6 l; -; - | 2 | 7.6 | 90 | 60 |
| 120F090S-K24 | 20 | 18 l; -; - | 4 | 14 | 120 | 90 |
| 165F135S-K24 | 40 | 33 l; -; - | 8 | 25 | 165 | 135 |
| 60 | 54 l; -; - | 11 | 43 | 165 | 135 |
有关这些参数之外的应用，请务必向我们咨询！
带两个开关触点
带两个开关触点和一个温度触点
Plug-in connection M12 x 1, max. 50 VDC

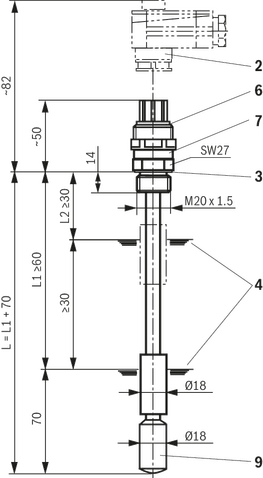

Dimensions in mm
Plug-in connection DIN EN 175301-803, max. 230 VAC

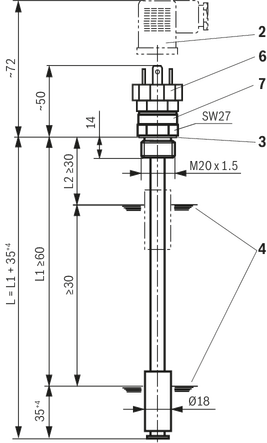

Dimensions in mm
|
1 |
用于连接部件 K24 (M12 x 1) 的连接插头，请参阅“连接插头” |
|
2 |
用于连接部件 K14 的连接插头，请参阅“连接插头” |
|
3 |
成形密封垫 M20 x 1.5 RNI 18104 |
|
4 |
转换点 |
|
5 |
连接器 K24；4 极 M12 x 1 |
|
6 |
连接器 K14；4 极 (3 + PE) DIN EN 175301-803 |
|
7 |
铭牌 |
|
连接部件 M12 x 1 的切换功能 |
|
|
|
|
连接部件 DIN EN 175301-803 的切换功能 |
|
|
|
|
L1 = |
在最低温度下的常闭触点 |
|
L2 = |
在预警时的常闭或常开触点 |
Plug-in connection M12 x 1, max. 50 VDC

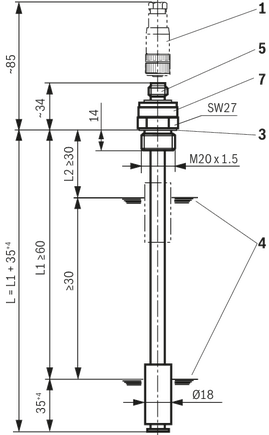

Dimensions in mm
Plug-in connection DIN EN 175201-804, max. 230 VAC

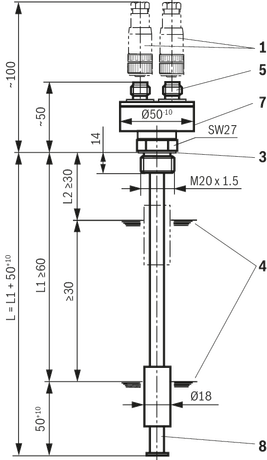

Dimensions in mm
|
1 |
用于连接部件 K24 (M12 x 1) 的 2 x 连接插头，请参阅“连接插头” |
|
2 |
用于连接部件 K6 的连接插头，请参阅“连接插头” |
|
3 |
成形密封垫 M20 x 1.5 RNI 18104 |
|
4 |
转换点 |
|
5 |
2 x 连接器 K24；4 极 M12 x 1 |
|
6 |
连接器 K6；7 极 (6 + PE) DIN EN 175201-804 |
|
7 |
铭牌 |
|
8 |
滑管中的温度触点 |
|
9 |
温度触点 |
|
连接部件 M12 x 1 的切换功能 |
|
|
|
|
连接部件 DIN EN 175201-804 的切换功能 |
|
|
|
|
L1 = |
在最低温度下的常闭触点 |
|
L2 = |
在预警时的常闭或常开触点 |
|
ϑ = |
在最高温度下的常闭触点 |
电气连接：
DIN EN 50020
在潜在爆炸性环境中工作的电气操作设备 - 本质安全“i”；德国型号 EN 50020:2002
DIN EN 60079-0
在潜在爆炸性气体环境中工作的电气操作设备 - 部件 0：一般要求 (IEC 60079-0:2004)；德国型号 EN 60079-0:2004
DIN EN 60079-14
在潜在爆炸性气体环境中工作的电气操作设备 - 部件 14用于危险环境的电气系统（除矿山外）(IEC 60079-14:2002)，德国型号 EN 60079-14:2003
DIN EN 175201-804
详细规格- 圆形连接器 - 圆形触点，大小直径 1.6 mm，螺纹耦合；德国型号 EN 175201-804:1999
DIN EN 175301-803
详细规格：矩形连接器 - 平头触点，厚度 0.8 mm，锁紧螺钉不可拆卸；德国型号 EN 175301-803:1999
