ABZM |
M |
‒ |
‒ |
/ |
|
液压站附件 |
||
|
01 |
测量设备 |
ABZM |
|
压力计 |
||
|
02 |
带波登管的压力计 |
M |
|
规格 |
||
|
03 |
DN40 |
40 |
|
DN63 |
63 |
|
|
DN100 |
100 |
|
|
显示范围 |
||
|
04 |
请参阅选型表格 |
… |
|
型号 |
||
|
05 |
双刻度，压力范围 bar 和 MPa |
BAR/MPA |
|
双刻度，压力范围 bar 和 psi |
BAR/PSI |
|
|
测量油口的位置 |
||
|
06 |
位于背面 |
R |
|
在底部 |
U |
|
|
安装类型 |
||
|
07 |
带装配 |
V |
|
带安装支架 |
B |
|
|
选件 |
||
|
08 |
无选件 |
‒ |
|
刻度盘上的红色标记，例如在 330 bar 下 |
330 |
|
|
压力计填充 |
||
|
09 |
填充有甘油（标准） |
G |
|
填充有硅胶（作为低温形式） |
T |
|
|
订货示例： 压力计具有 Ø63 mm 的壳体和显示范围为 0 至 25 bar 的双刻度，底部有测量油口，没有以下安装元件： ABZMM-63-25 BAR/MPA-U/V-G |
|
显示范围 |
||
|
bar |
MPa |
psi |
|
10 |
1 |
145 |
|
16 |
1,6 |
230 |
|
25 |
2,5 |
362 |
|
40 |
4 |
580 |
|
60 |
6 |
870 |
|
100 |
10 |
1450 |
|
160 |
16 |
2320 |
|
250 |
25 |
3625 |
|
400 |
40 |
5800 |
|
600 |
60 |
8700 |
|
1000 |
100 |
14500 |

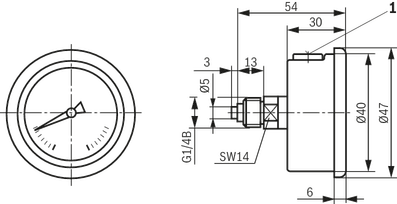

DN40（接口位于背面）
|

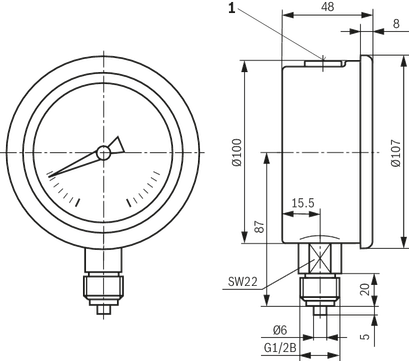

DN63接口 下
|

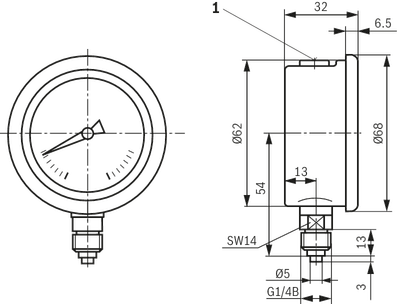

DN100接口 下
|
||

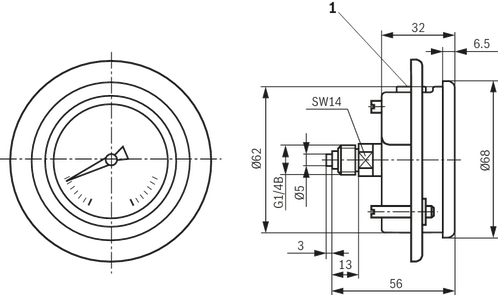

DN63（接口位于背面）
|

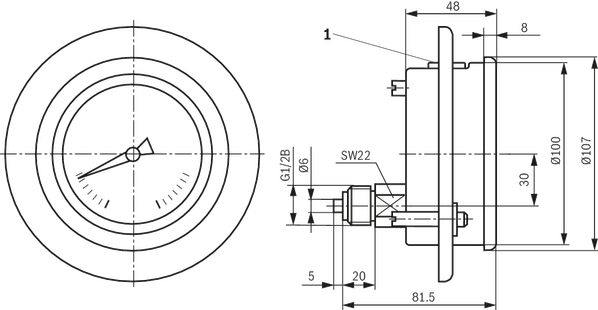

DN100（接口位于背面）
|
|
液压油 |
耐抗性 |
|||
|
矿物油 |
矿物油 |
HLP |
符合 DIN 51524 |
|
|
耐火液压油 |
水溶液 |
HFC |
符合 VDMA 24317 |
|
|
磷酸酯 |
HFD-R |
|||
|
有机酯 |
HFD-U |
|||
|
可快速生物降解液压油 |
甘油三酸酯（菜籽油） |
HETG |
符合 VDMA 24568 |
|
|
合成酯 |
HEES |
|||
|
聚乙醇 |
HEPG |
|||
|
水 |
水 |
|||
|
气体 |
||||
|
氮气（其它气体可应要求提供） |
||||
有关这些参数之外的应用，请务必向我们咨询！
尺寸以 mm为单位
|
1 |
排气或压力卸载开口 |
Dimensions in mm
|
1 |
排气或压力卸载开口 |
Dimensions in mm
|
1 |
排气或压力卸载开口 |
展开图 Ø63+1 mm
安装支架包含在压力计的交付范围内。
依据制造商的选择设计
Dimensions in mm
|
1 |
排气或压力卸载开口 |
Dimensions in mm
|
1 |
排气或压力卸载开口 |
展开图 Ø101+1 mm
安装支架包含在压力计的交付范围内。
依据制造商的选择设计
安装孔的缩径接头符合 ISO 1179
安装孔的缩径接头符合 ISO 11926-1
|
型号 |
PN |
d1 |
d2 |
Ød3 |
Ød4 |
l |
l1 |
l2 |
SW |
名称 |
部件号 |
|
mm |
mm |
mm |
mm |
mm |
|||||||
| A | 630 | G1/4A | G1/4 | 4 | 19 | 34 | 12 | 14.5 | 22 | REDUZIERSTUECK G1/4-G1/4 /FKM | R901156422 |
| 400 | G1/4A | G1/2 | 4 | 19 | 35 | 12 | 16 | 27 | REDUZIERSTUECK G1/4-G1/2 /FKM | R901156423 | |
| B | 630 | 7/16-20UNF | G1/4 | 4 | 16 | 31 | 9 | 14.5 | 22 | REDUZIERSTUECK 7/16-20UNF-G1/4 /FKM | R901156316 |
| 400 | 7/16-20UNF | G1/2 | 4 | 16 | 32 | 9 | 16 | 27 | REDUZIERSTUECK 7/16-20UNF-G1/2 /FKM | R901156317 |
订货示例
钢制缩径接头 G1/4A（采用镀锌及铬酸盐电镀表面保护），内螺纹 = G1/2，带有密封圈 1、材料 FKM 及密封圈 2、材料 Cu。
REDUZIERSTUECK G1/4-G1/2 /FKM， 物料号 R901156423
|
型号 |
材料 |
名称 |
部件号 |
| A | FKM | PROFILDICHTUNG M14X1,5+G1/4 FKM | R900012502 |
| B | FKM | O-Ring 8,92x1,83-FKM80+-5SH | R900024577 |
|
适用于螺纹 d2 |
材料 |
Ød5 |
Ød6 |
s |
名称 DICHTRING.... |
部件号 |
|
mm |
mm |
mm |
||||
| G1/4 | Cu | 5.9 | 9.3 | 3.2 | 5,9/9,3X3,2-CU NR:9090800 | R900004667 |
| G1/2 | Cu | 8 | 14.8 | 4.2 | 8,0/14,8X4,2-CU NR:9090819 | R900218724 |
适用于金属密封件的密封圈。在完成密封后，压力计仍可以进行 360° 旋转，因此可将其安装到任何需要的位置。
在双刻度上，外围刻度分格 (bar) 的文字为黑色，内侧文字为红色。
注意：可应要求提供单刻度或双刻度压力范围 (psi, kPa, MPa)。
|
1 |
部件号 |
|
2 |
精确度等级符合 DIN EN 837 |
|
3 |
“力士乐”徽标 |
DIN EN 837-1
压力计 - 部件 1：波登管压力计；尺寸、测量、要求及测试
DIN EN 837-2
压力计 - 部件 2：压力计的选择和安装建议
DIN 51524
工作液；液压油
VDMA 24317
液压油动力 - 阻燃液压油 - 最低技术要求
VDMA 24568
液压油动力；可快速生物降解液压油；最低技术要求；
根据压力设备指令第 2.1.4 节第 1 条规定将压力计列为保压设备。加压壳体容积为 < 0,1 l。
根据附录 2，图表 4（流体）和图表 2（氮气）判断，符合当前样本 R.50205 的压力计受压力设备指令制约，其最大值可达 PS = 1000 bar。根据第 3 段第 3 条，它们的装配符合“优秀工程实践”且未经过 CE 标记。
压力计由不产生明火的不锈钢壳体制成，符合 DIN EN 13463-5。
最大表面温度并不取决于压力计，而是由相关液压油温度决定，因而必须通过液压站/阀的风险评估进行估测。
由于符合当前样本 R.50205 的压力计不包含任何潜在火源，因而不 受 ATEX 指令制约且 未 采用 CE 标记
