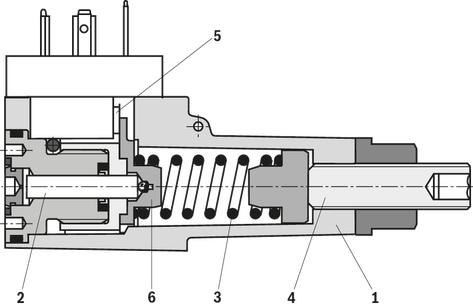

HED 5 类型的液压-电气压力开关是柱塞式压力开关。
它们的基本构成是壳体 (1)、带柱塞的安装套件 (2)、压缩弹簧 (3)、调节元件 (4) 和微动开关 (5)
被监控的压力作用于柱塞 (2)
后者受弹簧座 (6) 支持并克服压缩弹簧 (3) 不断变化的作用力。
弹簧座 (6) 将柱塞 (2) 的运动传输到微动开关 (5)。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
|
01 |
柱塞式压力开关 |
HED5 |
|
02 |
法兰连接 |
OH |
|
03 |
组件系列 30 ... 39（型号“G”和“P”）（30 ... 39：安装和连接尺寸不变） |
3X |
|
04 |
最高压力等级 50 bar |
50 |
|
最高压力等级 100 bar |
100 |
|
|
最高压力等级 200 bar |
200 |
|
|
最高压力等级 350 bar |
350 |
|
|
电气连接 |
||
|
05 |
单个连接 |
|
|
不带连接插头；连接器 DIN EN 175301-803 |
K14 1) |
|
|
密封材料 |
||
|
07 |
NBR 密封件 |
无 代码 |
|
FKM 密封件 |
V |
|
|
低温密封件（最大为 315 bar） |
MT |
|
|
请务必遵循密封件与所用液压油的兼容性。（可应要求提供其它密封件） |
||
|
08 |
明文给出更多详细信息 |
|
| 1) 连接插头，单独订购，请参阅附件 |
|
组件系列 |
3X |
|
重量 |
m |
kg |
0.2 | |
|
安装位置 |
任意 | |||
|
环境温度范围（NBR 密封件） |
ϑ |
°C |
-30 … +50 | |
|
环境温度范围（FKM 密封件） |
ϑ |
°C |
-20 … +50 | |
|
环境温度范围（低温密封件） |
ϑ |
°C |
-40 … +50 | |
|
正弦试验 |
DIN EN 60068-2-6:1996-05，10...2000 Hz，最大 10 g，10 倍周期 | |||
|
运输冲击 |
DIN EN 60068-2-27:1995-03，半正弦 15 g / 11 ms，正方向 3 次，负方向 3 次（每轴总计 6 次单个冲击） | |||
|
噪音测试 |
DIN EN 60068-2-64:1995-08，20...2000 Hz，14gRMS，24 h | |||
|
符合性/证书 |
CE |
DIN EN 61058-1: 2002 / A2: 2008 DIN EN 60947-1: 2007 / A1: 2011 DIN EN 60947-5-1: 2004 / A1: 2009 DIN EN 60529: 1991 / A2: 2013 |
||
|
UL |
UL 508 第 17 版，文件编号：E223220（最高 350 bar） | |||
|
CCC |
GB14048.5-2008 | |||
|
压力等级 |
p |
bar |
50 | 100 | 200 | 350 |
|
最大工作压力 NBR/FKM 密封件 |
p |
bar |
350 | 400 | ||
|
压力调节范围（下降） |
p |
bar |
5 … 50 | 10 … 100 | 15 … 200 | 25 … 350 |
|
每转压差 1) |
p |
bar |
≈ 10 | ≈ 17 | ≈ 38 | ≈ 60 |
|
液压油 1) |
请参阅下表 | |||||
|
液压油温度范围（NBR 密封件） |
ϑ |
°C |
-30 … +80 | |||
|
液压油温度范围（FKM 密封件） |
ϑ |
°C |
-20 … +80 | |||
|
液压油温度范围（低温密封件） |
ϑ |
°C |
-40 … +80 | |||
|
粘度范围 |
μ |
mm²/s |
10 … 800 | |||
|
液压油的最大允许污染度 2) |
等级 20/18/15 符合 ISO 4406 (c) | |||||
|
加载次数 |
≥ 4 百万 | |||||
| 1) |
旋转方向： 顺时针 →调定压力增加 逆时针 →调定压力减少 |
| 2) | 在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。有关过滤器的选择信息，请参阅 www.boschrexroth.com/filter。 |
|
液压油 |
分类 |
合适的密封材料 |
标准 |
|
|
矿物油和相关碳氢化合物 |
HL, HLP |
NBR, FKM |
DIN 51524 |
|
|
HVLP |
低温设计 MT |
|||
|
生物降解 |
不溶于水 |
HETG |
NBR, FKM |
ISO 15380 |
|
HEES |
FKM |
|||
|
可溶于水 |
HEPG |
FKM |
ISO 15380 |
|
|
耐火 |
含水 |
HFC |
NBR |
ISO 12922 |
|
有关液压油的重要信息！ 可应要求提供有关使用其他液压油的更多信息！ |
||||
|
Anschlussart |
EN 175301-803，3 极 + PE | |||
|
防护等级符合 DIN EN 60529 |
IP65（已安装并固定连接插头） | |||
|
管路横截面 |
最大连接插头 |
mm² |
1.5 | |
|
线路入口连接插头 |
M16 x 1.5 | |||
|
最大切换频率 |
1/h |
4800 | ||
|
转换精确度（重复精度） |
< 调定压力的 1 % | |||
|
开关 |
符合 VDE 0630-1/DIN EN 61058-1 | |||
|
转换电阻 |
R |
mΩ |
< 50 | |
|
绝缘配合 |
Überspannung Kategorie 3 | |||
|
污染 |
污染度 3 | |||
|
弹跳时间 |
开 |
t |
ms |
< 5 |
|
关闭 |
t |
ms |
< 5 | |
|
最小电流 1) |
I |
mA |
24 V 直流时为 1.0 | |
|
最大电流 |
2) |
I |
A |
50 V 直流时感应电流为 0.5 |
|
2) |
I |
A |
125 V 直流时感应电流为 0.2 | |
|
2) |
I |
A |
250 V 直流时感应电流为 0.1 | |
|
3) |
I |
A |
250 V 交流时感应电流为 2.0 | |
| 1) | DC-12（符合 IEC 60947 的实用型号） |
| 2) | DC-22（符合 IEC 60947 的实用型号） |
| 3) | AC-12（符合 IEC 60947 的实用型号） |
|
切换功率 |
|||
|
转换周期 |
电压 U(V) |
最大电阻负载 (A) |
最大感应负载 (A) |
|
200 万 |
250, AC |
对于 200 万个转换周期，数值为 2 A (AC-12) |
对于 200 万个转换周期，数值为 0.5 A，cos. ϕ = 0.6 (DC-12) |
|
200 万 |
24, DC |
对于 200 万个转换周期，数值为 2 A (AC-12) |
对于 200 万个转换周期，数值为 0.5 A 3) |
|
500 万 |
24, DC |
对于 500 万个转换周期，数值为 5.0 mA (DC-12) |
‒ |
|
3) |
根据 IEC 60947，值不符合任何实用类别 |
||

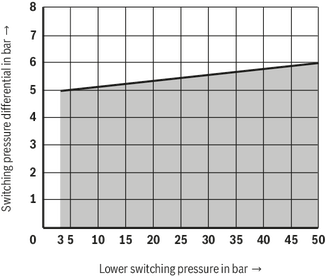

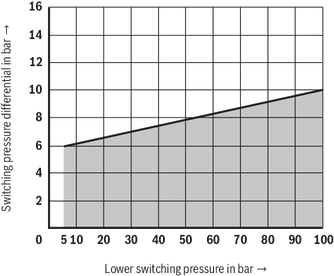

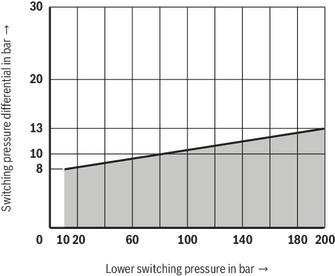

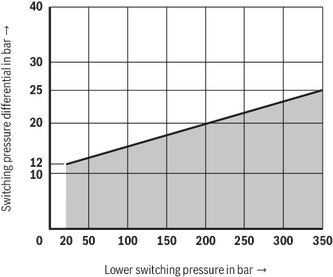

所有型号均可卸载至 p最小 = 0 bar。（请遵守切换压差！）
有关这些参数之外的应用，请务必向我们咨询！
注意：
在使用寿命的过程内，由于液压油质量下降和负载循环数发生变化，切换压差可能会随着时间增加。
|
“K14”，不带指示灯 |
“K14”，带指示灯 |
|
|
|
切换功能 端子 1-2：压力增加时触点打开 端子 1-3：压力增加时触点关闭 |
|
注意：
有关安全、安装或调试的一般信息，请参阅操作说明。

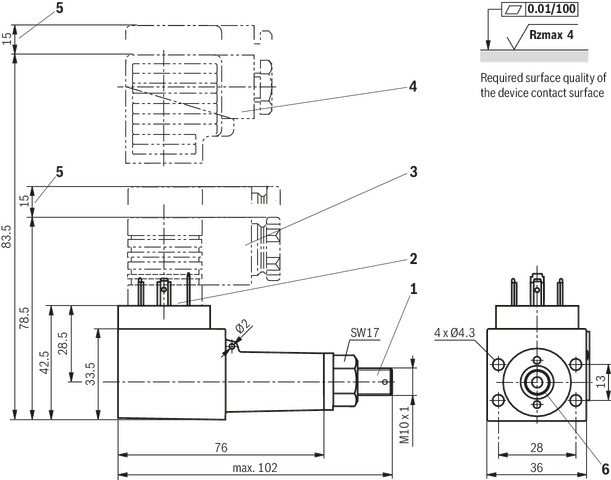

Dimensions in mm
|
1 |
调节元件 |
|
2 |
连接部件符合 EN 175301-803（油口 “K14”） |
|
3 |
连接插头，不带电路（单独订购） |
|
4 |
连接插头，带电路（单独订购） |
|
5 |
拆卸连接插头所需的空间 |
|
6 |
密封圈（配对件的连接孔：最大 Ø6） |
安装螺钉 （单独订购）
4 颗内六角螺钉 ISO 4762-M4X45-10.9-flZn-240h-L
（摩擦系数 μ合计 = 0.09 至 0.14）
紧固扭矩 MA = 2 Nm ± 10 %
，物料号 R913000370
