电子触点温度计用于对液压系统进行温度控制。

触点温度计具有两个或四个可编程温度转换输出，还可选择一个可编程的转换输出和一个 4 … 20 mA，带有显示和控制单元的模拟输出。

可在温度显示中选择 °C 或 °F。

显示和控制单元功能

由微处理器控制的显示和控制单元可处理温度控制分析过程中的模拟输入信号。可操作按钮，在控制单元的简单菜单中进行温度设置，并可在 LED 显示中读取设置内容。



显示和控制单元具有一个红色的四位数七段 LED 显示和三个操作按钮，还可在面板上集成至多 4 个 LED，用以显示警报条件。

此外，该装置还有 2 个 (t2) 和/或 4 个 (T4) 可自由调节的 PNP 转换输出以及可调节切换回点。可将 PNP 输出编程为频率输出。可在自由编程的 PNP 转换输出和一个 4 ... 20 mA 的输出之间选择一个用于持续的温度测量。可在能够旋转 270° 的显示（型号为 D0）中查看切换条件。



可选择将 4 … 20 mA 的输出设置为 0 … 10 V、2 … 10 V 或 0 … 5V。

所需的设备 (°C, °F) 会根据测量温度的设置情况进行显示。默认情况下，温度显示会设置为 °C。

在设置和/或进行相应的过程参数编程时，参数值和/或相关菜单项在显示中可见。为防止出现能源供给故障，所有的输入值都会被存储起来，如有需要，可从永久内存中调用最小/最大值。



参数设置

菜单结构以 24574-1 液压油传感器 的 VDMA 标准样本为基础。

操作菜单被设计为有层次的树状结构。

这意味着可以迅速找到常用功能和调节点，而极少使用的功能则可在子菜单中找到。

使用 ▲ 和 ▼ 键可设置相关参数和／或显示下一个菜单项。

使用 ► 键，可选择被选中的菜单项和／或接受并保存设置好的参数。

参数可能是一个数值和一个功能选择（例如，NO [输出为常开触点]、NC [输出为常闭触点] 或 i1 [模拟输出 4 … 20 mA]。

在使用 ► 键对参数或功能选择进行了确认后，显示将转回当前菜单项。然后，您就可以使用 ▲ 和 ▼ 键来显示下一个菜单项并用 ► 来选中它。

有关这些参数之外的应用，请务必向我们咨询！

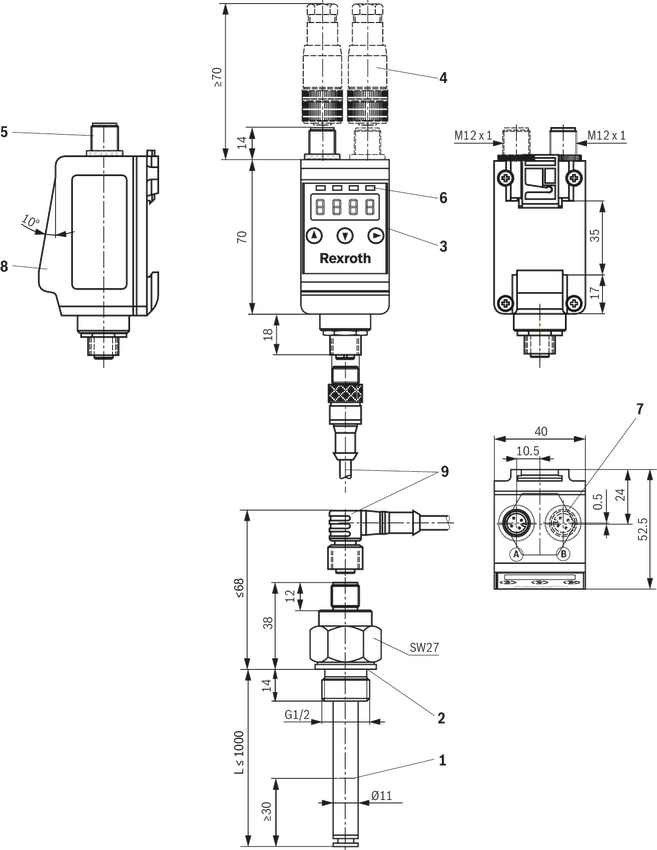

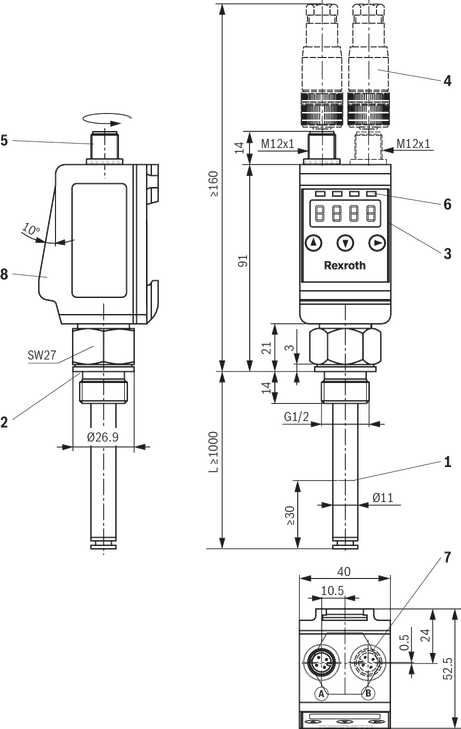

安装信息

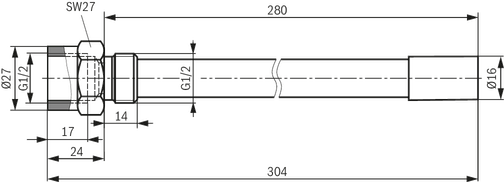

项目 3 的交付范围不包括紧固附件项目 1、 1.1 和 2。





电气连接：

标准参考

R 08006

用于控制电动阀和传感器的连接插头



DIN 24320

耐火液压油 - 液压油类别为 HFAE 和 HFAS – 属性和要求



DIN 51524

工作液；液压油



DIN EN 60715

低压转换开关和控制齿轮的尺寸 – 轨道上的标准安装



DIN EN 60751

工业铂电阻温度计和铂温度传感器 (IEC 60751:2008)



DIN EN 175201-804:

详细规格 - 圆形连接器 - 圆形触点，大小直径 1.6mm，螺纹耦合，德国型号 EN175201-804:1999



DIN EN 175301-803：

详细规格：矩形连接器 - 平头触点，厚度 0.8 mm，锁紧螺钉不可拆卸；德国型号 EN175301-803:1999



DIN EN 60529

外壳的防护等级



VDMA 24317

流体技术 – 耐火液压油 – 最低技术要求



VDMA 24568

流体技术 – 可快速生物降解液压油 – 最低技术要求



VDMA 24574-1

流体技术 – 液压油传感器的术语、菜单结构和电气连接
